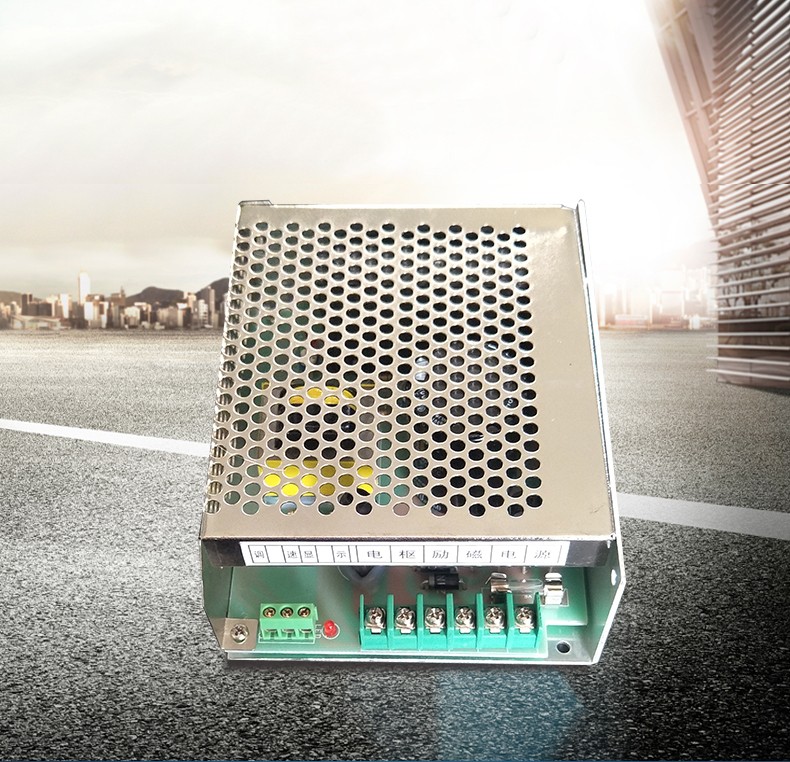

PWM直流调速电器


  该系列稳压电源采用脉宽调制技术,选用当今先进的开关器件设计生产的,具有体积小,工作无噪音、效率高、并具有先进的短路保护功能(能保证电动机频繁正反转),且电枢输出电压稳定度高、其电枢电压从零到额定值连续可调,这使得电动机调速方便。该系列电源由于工作频率高,从而保证电动机在低转速下能稳定工作(即不出现爬行现象),是替代可控硅调速电源的理想换代产品。

  ■使用条件

  *海拔不得超过4000m;         *使用环境中无导电尘埃与不含有各种腐蚀性气体;*环境温度;-20°C~+40°C;    *无爆炸危险及无剧烈震动和冲击的地方*相对湿度≤85%;              *安装于通风良好的室内。

  *允许交流电网电压波动范围为160V-250V;

  ■安全操作事项

  1、 调速SPEED选用4K7电位器,要求电位器接线片与电位器外壳间耐压强度不低于500V, ON/OFF、CW/CCW及电位器要用绝缘良好的导线与调速器进行联接,0N/〇FF用于控制马达的起动、停止,CW/CCW用于马达正反转控制。

  2、 与电磁式马达联接时,请分清马达的电枢与励磁,并分别正确接到调速器相应端子上,切不可接反,否则将会损坏调速器,与永磁式马达联接时,请直接将马达联接于调速器电枢端口,励磁端口空着不用。

  3、 此调速器要根据所配马达功率大士适当调整IR.C0MP电位器,具体调节方法:首先将IR.COMP电位器逆时针旋到底,启动调速器,使马达低速运转,然后顺时针调节IR.C0MP电位器,边调速边观察LED4,若LED4闪烁时,请将IR.COMP逆时针旋到LED4_子不闪烁时,调节即告结束。

  4、 若要改变马达转向,请将调速器电枢端口的A+、A-对调即可,若要求马达在工作过程中换向的,请选用带H型的,因此型号调速器内部已带有换向继电器与能耗制动继电器,通过程序进行自动换向,换向过程中继电器马达均无火花。

  5、 H型所接制动电阻大小要根据制动时间选取,_般取十几欧姆到几十欧姆,需要制动时间短,电阻阻值小,反之电阻取大一些,其值尽量不要小于10欧,电阻功率大于10W。(注意:不要将电阻直接接在接线杆上,因电阻发热厉害,容易将接线柱溶化。)

淄博奥唯PWM直流调速电源参数
型号 输入电压(AC V) 输出电压(DC V) 最大电流(A) 是否带正反转功能 备注
SK-400A 220 0-110 4 各种参数型号均支持定制
SK-400AH 220 0-110 4
SK-400B 220 0-220 4
SK-400BH 220 0-220 4
SK-600A 220 0-110 6
SK-600AH 220 0-110 6
SK-600B 220 0-220 6
SK-600BH 220 0-220 6
SK-800A 220 0-110 8
SK-800AH 220 0-110 8
SK-800B 220 0-220 8
SK-800BH 220 0-220 8
WK-411 220 0-110 4
WK-422 220 0-220 4
WK-611 220 0-110 6
WK-622 220 0-220 6
